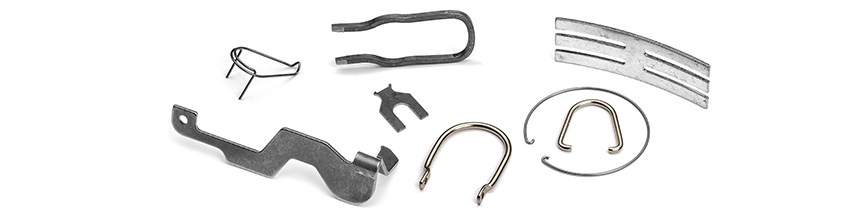

Formas de Alambre, Partes Fourslide y Estampados

Además de contar con un respaldo de clase mundial para el diseño y manufactura, Lee Spring ofrece una amplia gama de capacidades para la elaboración de Formas de Alambre y trabajos en metal.

Conozca más sobre las Formas de Alambre

La mayoría de resortes tiene una forma helicoidal o en espiral que consiste en un grupo de espiras mientras que las formas de alambre normalmente no la tiene. Las formas de alambre son típicamente piezas hechas de alambre que se dobla en ángulos y longitudes específicos.

Ingeniería de Diseño

El equipo de Ingeniería de Lee Spring es de clase mundial y aplicará toda su experiencia para asistirle apropiadamente con sus requerimientos de formas de alambre desde el inicio y a lo largo del diseño y proceso de fabricación.

Prototipos

El costo de la creación de prototipos de formas de alambre se ha reducido considerablemente gracias a los avances en la Tecnología de Fabricación CNC. El equipo de Resortes Lee Spring trabajara en conjunto con usted para asegurar que su forma de Alambre cumpla con los requerimientos establecidos y sea funcional. Podemos producir prototipos como parte de nuestro proceso de diseño concurrente. Con frecuencia, los prototipos se pueden cambiar y producen en cuestión de minutos, ahorrando tiempo y costosos errores de diseño.

Relevado de Esfuerzos

Las Formas de Alambre son comúnmente relevados de esfuerzos durante su producción. Esto ayuda a asegurar, que las dimensiones de sus partes sean acordes a las tolerancias requeridas. El Relevado de esfuerzos agiliza el proceso de fabricación, reduce los costos totales de producción y ayuda a garantizar la fiabilidad de sus componentes.

Formas de Materiales

Lee Spring produce Formas de Alambre hechas a su medida con las especificaciones solicitadas por el cliente. Podemos producir Formas de Alambre de cualquier forma, incluyendo:

• Redondo Rolado
• Redondo Aplanado
• Rectangular
• Formas Especiales

Parámetros Dimensionales

• Diámetro del Alambre: .010” - .240” / .254 mm - 6 mm
• Máxima Longitud Terminada: 60.0”/ 1524 mm

Conozca más sobre las Partes Fourslide

Lee Spring puede reducir coste de las piezas, acelerar la entrega de productos y optimizar la garantía de calidad, con una operación de estampación y formado integrado llamado Fourslide. Producción Fourslide tiene una baja de los costos de herramientas moderados y produce piezas exactos y repetibles.

Si utiliza resortes planos, soportes, abrazaderas, terminales planos, o cualquier componente de metal estampado y formado sus partes pueden ser candidatos naturales para Fourslide. Podemos herramienta personalizada a sus partes de metal intrincados de material de banda plana o de alambre trefilado o laminado.

¿Que son las Partes Fourslide?

Una Fourslide, tambien conocida como cuatro lados, multi-lados, o cuatro vías, es una maquina-herramienta para trabajo en metal usada para el trabajo en altos volúmenes de manufactura de piezas pequeñas de estampado o de alambre. La prensa se describe más simplemente como una prensa de estampación horizontal que utiliza levas para controlar movimientos de la herramienta. La máquina se utiliza como una alternativa a las operaciones de estampado progresivas o transferencia.

¿Cuales son las ventajas de las Partes Fourslide?

La mayor ventaja de la máquina Fourslide, es su capacidad para completar todas las operaciones de conformación requeridas para producir una parte de principio a fin económicamente. Puede manejar ciertas partes que otras maquinas progresivas o no pueden, ya que puede ser manipulada a partir de los cuatro ejes. Debido a que este proceso requiere menos maquinaria, configuraciones, y manipulación, el resultado se reduce el coste de la pieza acabada.

Lee Spring produces its own quality tooling, minimizing downtime. A fourslide machine can usually produce 1,000 to over 4,000 finished parts per hour, depending on the number of operations per part; this speed also will generally result in a lower cost per part.

Materiales

La aplicación de piezas de Fourslide está generalmente limitada por la capacidad de material de stock, en vez de las capacidades de la máquina. Por lo general, las características formadas y radios de curvatura son los factores más limitantes. Los materiales más utilizados son:

• Aceros de Bajo Carbono o Alto Carbono Estirado en Frío
• Aceros Inoxidables Tipo 300 y 400
• Aleaciones de Cobre, incluyendo Cobre Berilio
• Aleaciones de Bronce, incluyendo Fosforo de Bronce

Parámetros Dimensionales

• Ancho del Fleje: .010" - .500"/ .254 mm - 12.70 mm
• Espesor del Fleje: .003" - .125"/ .076 mm - 3.175 mm
• Diámetro del Alambre: .005" - .187"/ .127 mm - 4.750 mm

Conozca más sobre los Estampados

Lee Spring es única en poder proporcionar capacidades de producción y diseño de manera eficaz para todos los procesos de estampado. Nuestra experiencia con los materiales comúnmente utilizados en resortes mecánicos nos convierte en la opción más inteligente para:

• Diseño de Producto – Ej.Resortes Beam, Arandelas Belleville, Arandelas Onduladas
• Diseño de Proceso de Estampado – Ej. Diseño del Herramental, Operaciones de Prensado, SPC.
• Proceso Secundario de Diseño – Ej. Tratamiento Térmico, Rebabeo, Platinado, Pasivado
• Medición de Producto y Pruebas – Ej. Pruebas de Material, Pruebas de peso

Atencion al Cliente y Capacidades de Fabricacion

• Atención personalizada en diseños CAD (Solid Works)
• Producciones cortas de corridas y prototipos
• Diseño de Herramental Asistido por Computadora (CADKEY), incluyendo Troqueles Progresivos
• Producción Internas de herramental incluyendo EDM
• Prensas Automaticas de Estampados hasta 45 Ton
• Operaciones Secundarias incluyendo Maquinado CNC, Rebabeo Vibratorio, Pintado, Soldadura y Ensamble
• Procedimiento de Validación de Proceso incluyendo FAI y PPAP
• Extensa Red de Proveedores Aprobados (Materia Prima, Procesos Especiales y Componentes de Producción)

Materials

Para nuestros resortes y otras aplicaciones, Lee Spring puede proveer estampados de una variedad de ambos, metales ferrosos y no ferrosos, incluyendo:

• Acero de Bajo Carbono Recocido
• Acero de Bajo Carbono, Trefilado en Frío
• Acero de Alto Carbono, Templado en Aceite
• Acero Templado Azul
• Acero al Carbono Cromo Silicio
• Acero al Carbono Cromo Vanadio
• Cobre Berilio
• Elgiloy®*
• Hastelloy
• Inconel 600, 718 & X750
• Fosforo de Bronce
• Latón
• Acero Inoxidable, Serie 300
• Acero Inoxidable, Serie 400
• Acero Inoxidable, Tipo 17-7

Parámetros Dimensionales

• Ancho del Fleje: hasta 3" / 76.2 mm
• Espesor del Fleje: 0.005 - 0.062" / .127mm -1.57 mm

* Elgiloy es una marca registrada de Elgiloy Ltd. Partnership.
